大型離心風機在磁力油封上的選用
一、磁力油封的結構

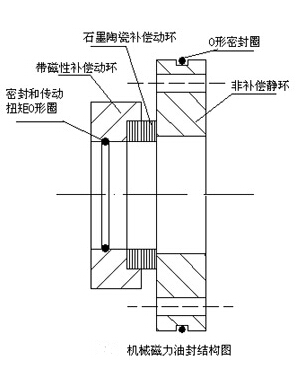

機械磁力油封由兩部分組成（如右圖所示）：一部分為靜環，主要是一個由耐磨合金制成，遇熱穩定、光滑的靜密封面，通過一個不銹鋼結合蓋固定于軸承箱端蓋上，結合蓋與端蓋之間采用密封膠或“ O ”型圈進行密封；另一部分為內含磁性元件的動環，動密封面是由散熱性與耐磨性極佳的含碳復合材料制成，并且采用浮動式設計，可長期在靜環的吸引下與之保持貼合，為達到與靜環長期吸合在一起，磁力油封的磁性元件采用在高溫及高速環境下都不會消磁的永磁材料，而且為了滿足浮動式設計的要求，動環采用特殊的氟橡膠“ O ”型圈固定在軸上，“ O ”型圈與軸的摩擦力大于動環之間磁力的剪切力。
整個機械磁力油封裝置在設計上均考慮到長壽命使用，設計上自身保護的特性與結構均采用特殊材料，使其在惡劣環境下及反復變化時可保持耐用。機械磁力油封可在干態下或存在潤滑的工況下工作，在有水侵蝕的情況下也無所謂。適應于立式或臥式、低速或高速、干摩擦或潤滑狀況下的減速機、齒輪箱、風機、泵和電機等轉動設備。
二、磁力油封的選用
1、設備精度要求
徑向跳動：最大 0.5mm
軸向躥動：最大 0.35mm
垂直度：最大 0.05%× 軸徑（如：直徑 50mm 的軸，垂直度要求 0.025mm 。表座吸在軸上，表針指在靜環表面，軸旋轉 1 周的最大公差）
軸的公差：最大 ±0.04mm ，建議 ±0.025mm
軸粗糙度：最大 6.3 Ra ，建議 3.2 Ra
靜環安裝處公差： H6
2、適用條件
工作參數：溫度 160 ℃；壓力 0.33MPa ，線速度 60m/s ，一般規格 20 ～ 320mm 。
三、磁力油封的安裝步驟
1、在清潔表面上將動靜環掰開，而非劃開，動環先放回盒內。
2、在靜環外涂一層硅油，油脂不要與密封面接觸，且在端蓋后階面上均勻地抹一層密封膠。
3、用木棒或紫銅棒（不要損壞靜環面）將靜環壓入殼體，直到平整地靠在臺階面上，再將粘在摩擦面上的膠和雜質擦干凈。
4、在動環“ O ”型圈內涂上潤滑油，將動環套在軸上推進，不要推到位。
5、將端蓋套軸上推進，與動、靜環接觸后，一起推到最終位置。
6、端蓋上緊后，使用附帶卡片作為一個工具將“ O ”型圈向內推入，以防止其在安裝時變形。
注意：如果靜環與端蓋配合過松，可加壓板，整個安裝過程中務必使摩擦副之間保持清潔。
